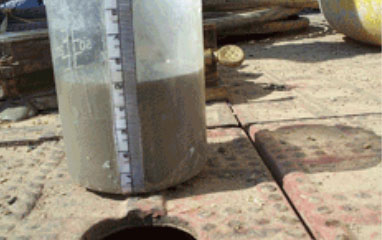

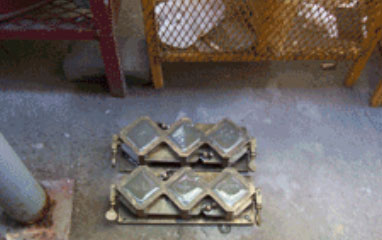

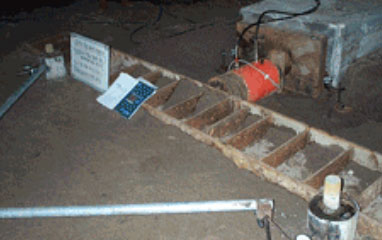

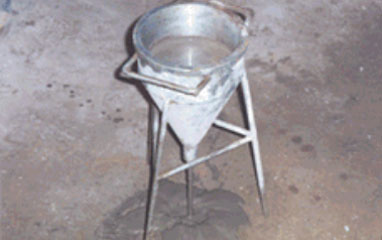

마이크로파일(MICRO PILE)

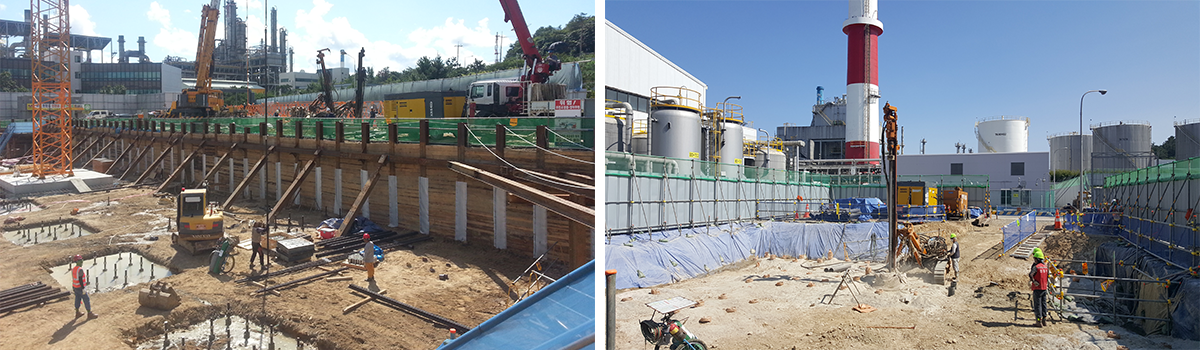

MICRO PILE의 공법 개요

대형장비의 진입이 어렵고 작업공간이 협소한 제한된 장소에 적용

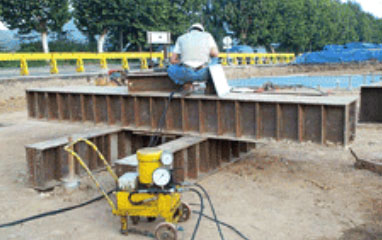

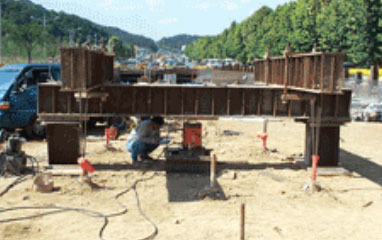

지반(암반)에 일정심도이상 관입하므로 확실한 지지력 확보

직경 300mm이하의 작은 구경으로 천공을 해서 설치되는 PILE은 ROOT PILE, MINI PILE, MICRO PILE 등으로 불리우고 있으며, 통상적으로 기존의 말뚝기초공법의 적용이 곤란한 대형장비의 진입이 어렵고, 작업공간이 협소하거나 제한된 지역에서 구조물의 기초공법 또는 부력(Uplift Force)대항공법으로 적용되고 있다.

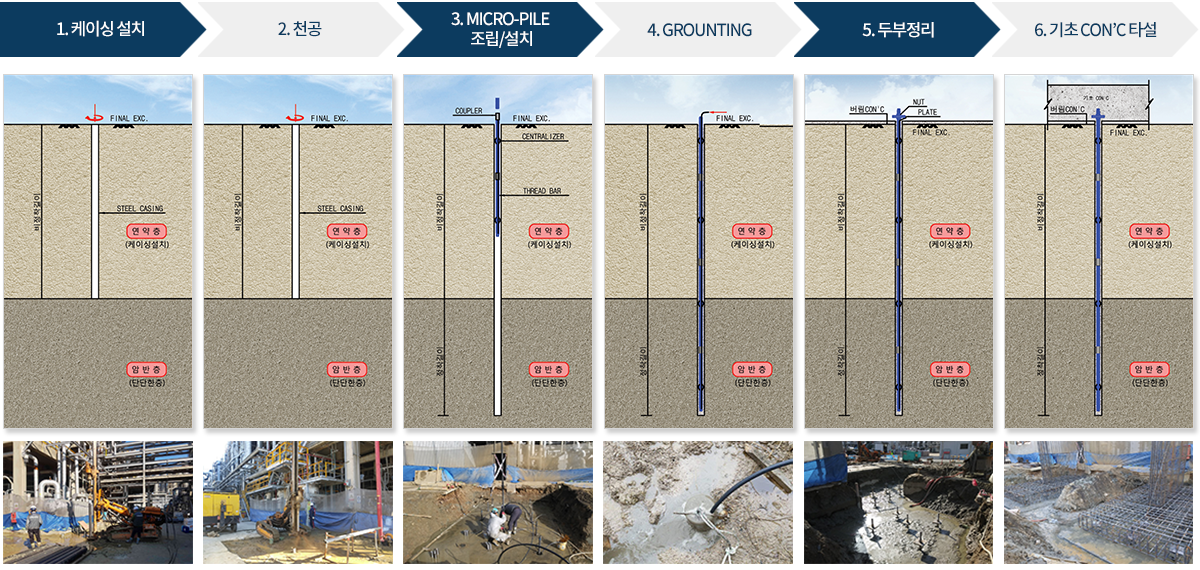

마이크로파일은 고강도의 나선형 강봉(Thread Bar)을 주자재로 사용하며 소구경 천공장비로 천공 후 강봉을 삽입하고 시멘트 그라우트를 주입하여 말뚝체를 형성하는 공법으로, 높은 하중을 전달하면서 천공구경은 최소화하였고 다양한 지반조건에서도 사용이 가능한 공법이다.

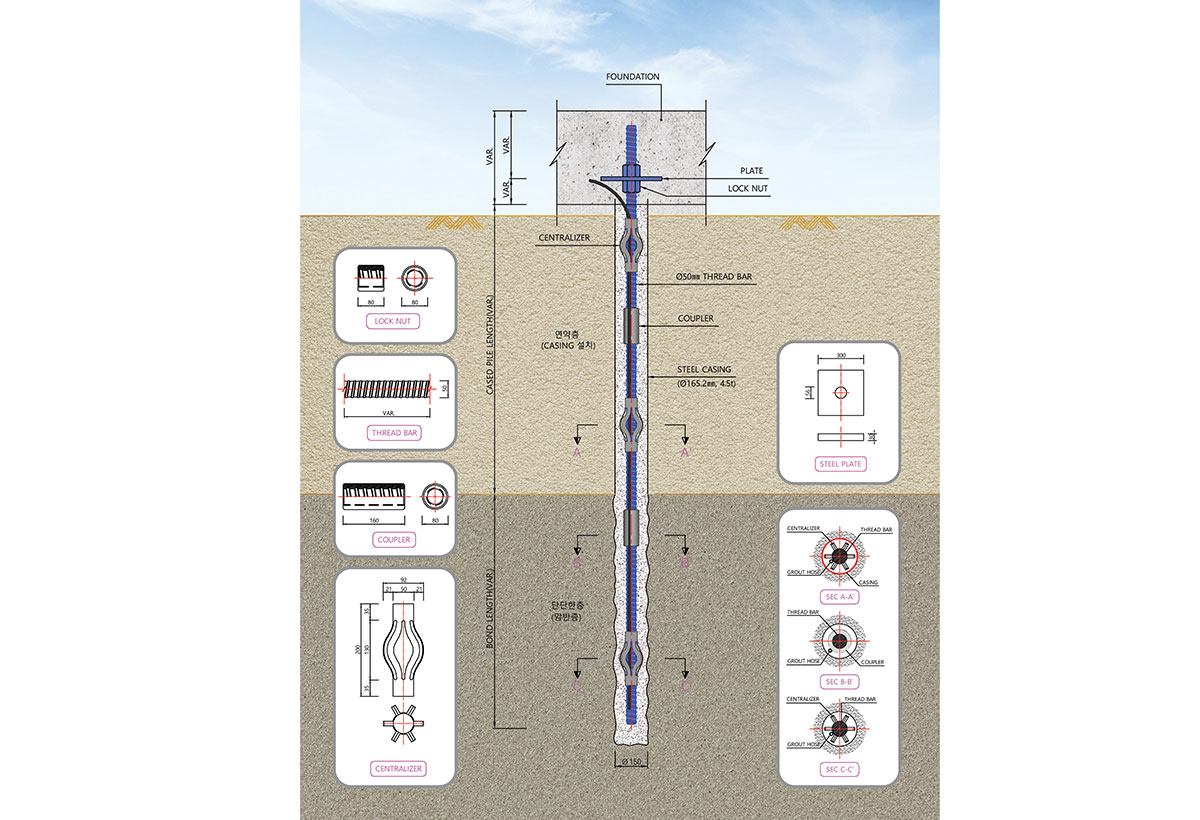

MICRO PILE의 구조

마이크로파일은 고강도의 연속적인 나선형 강봉(Thread Bar)을 사용하여 강봉과 그라우트의 마찰력 및 그라우트와 지반의 주면마찰력을 극대화 할 수 있음은 물론, 압축력과 인장력 또는 두가지 하중이 동시에 작용하는 경우도 그라우트체와 지반의 주면마찰력에 의해 높은 지지력을 확보할 수 있다. 그리고 연결부에서는 Coupler를 사용하여 다양한 길이로도 연장이 가능한 장점이 있다.

마이크로파일(강봉(Thread Bar))의 제원

마이크로파일은 나선형 강봉(Thread Bar)을 1개 또는 2~3개의 조합으로 사용이 가능하여 하중조건에 따른 선택이 자유로움은 물론, Coupler의 사용으로 완전한 기계적 이음이 가능하므로어떠한 작업조건에서도 설치/시공이 가능하다.

공칭직경 (mm)	강도(N/mm²) 항복/극한	공칭단면적 (mm²)	항복하중(Fy) (kN)	극한하중(Fu) (kN)	허용하중(kN)
공칭직경 (mm)	강도(N/mm²) 항복/극한	공칭단면적 (mm²)	항복하중(Fy) (kN)	극한하중(Fu) (kN)	인장 (Fy/1.75)	압축 Fy/1.71)
50	500/550	1,963	982	1,080	561	574
65		3,318	1,659	1,825	948	970
75		4,418	2,209	2,430	1,262	1,292
63.5	555/700	3,167	1,758	2,217	1,005	1,028
3x40	500/550	3,770	1,885	2,074	1,077	1,102
3x50	500/550	5,890	2,945	3,240	1,683	1,722

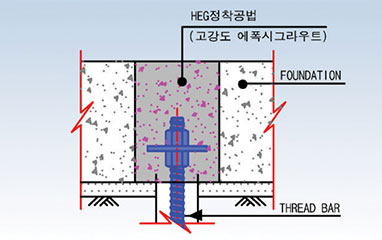

MICRO PILE 상부 두부정착 방법 (기존기초와 연결시 적용 공법) - 특허 제10-1161844호

개요도

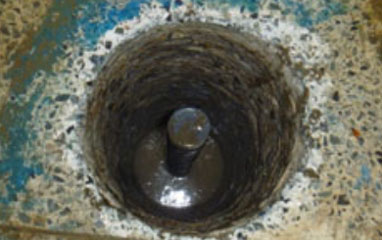

두부정리

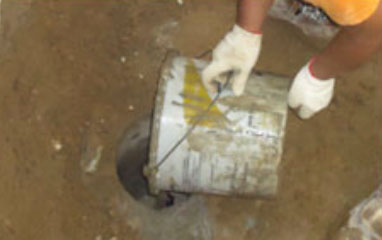

High Strength Epoxy Grout 주입
