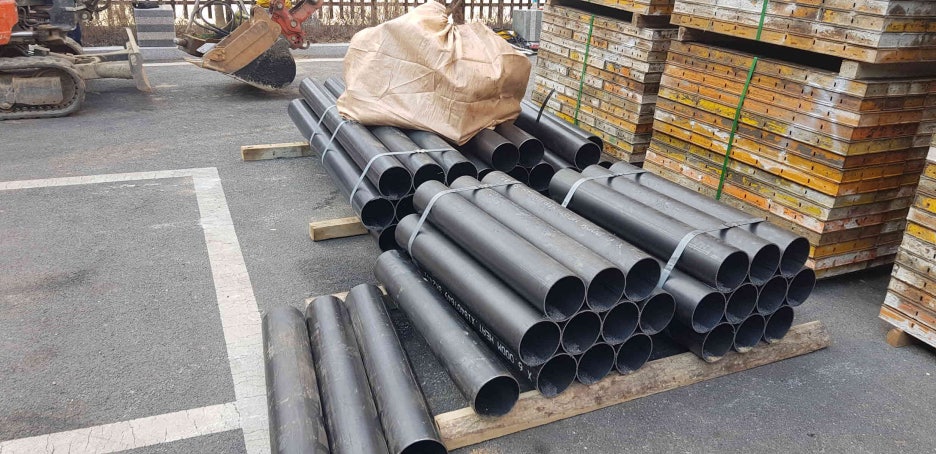

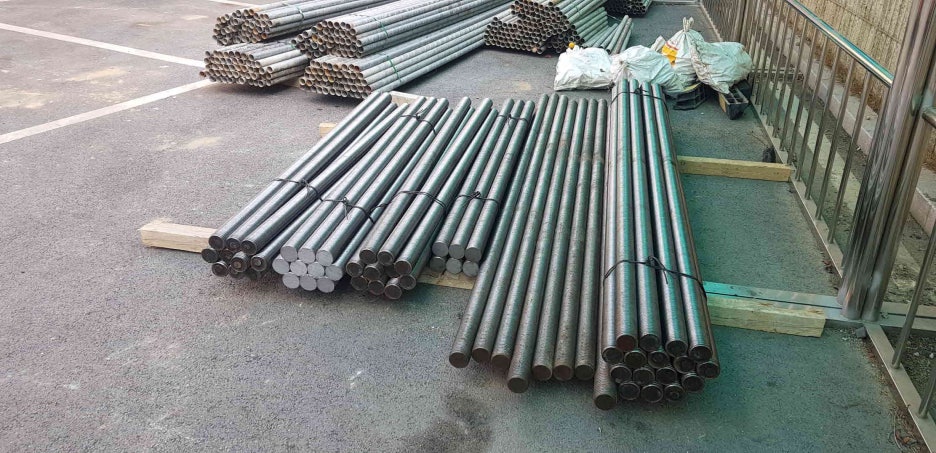

▶자재 반입

층고가 3M가 안되는 실내에도 시공을 해야하기 때문에 낮은 층고에서도 시공하는데에 문제가 없도록

케이싱과 강봉을 소요길이에 맞게 절단 후 현장으로 반입했습니다.

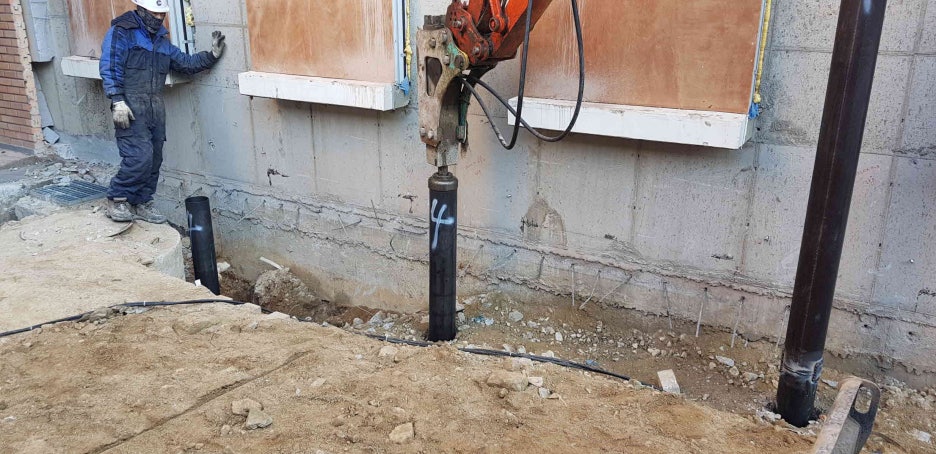

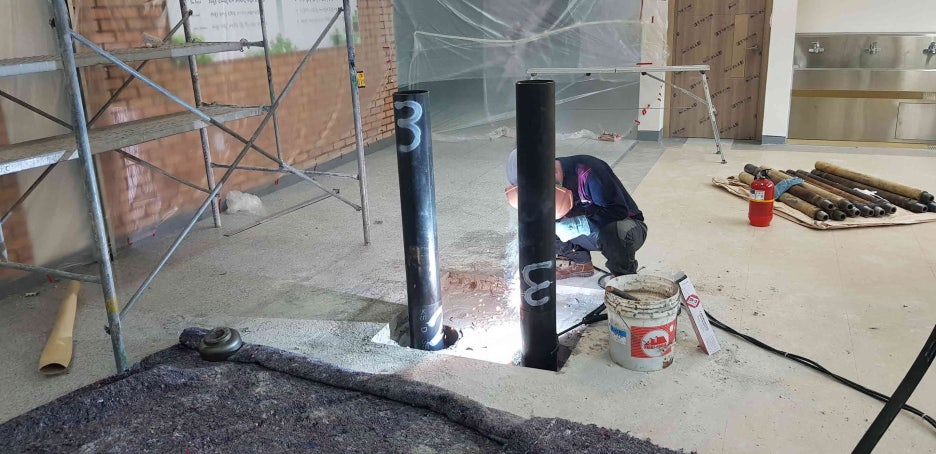

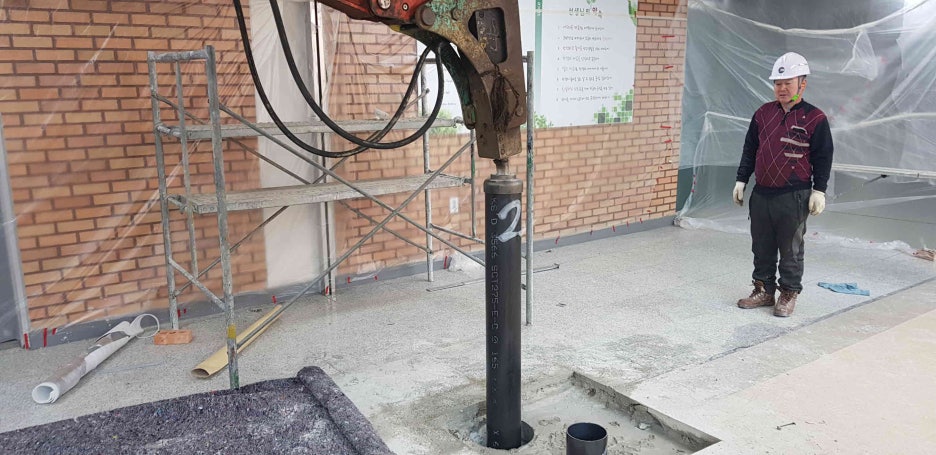

▶케이싱 설치

케이싱은 개조된 백호를 이용하여 수직도를 수시로 확인하며 설치하고 연결되는 케이싱은 용접으로

이음을 합니다.

실내의 경우 공사위치 밖으로는 먼지가 나가지 않도록 충분한 보양을 한 후에 작업을 진행했습니다.

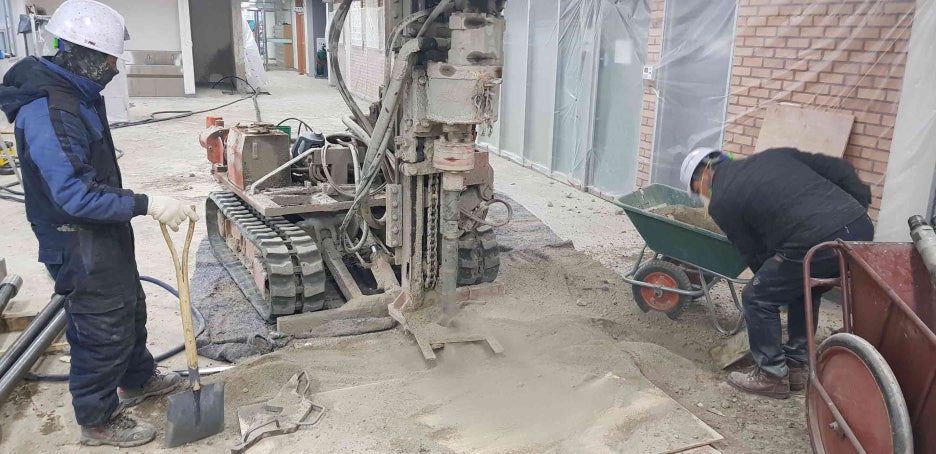

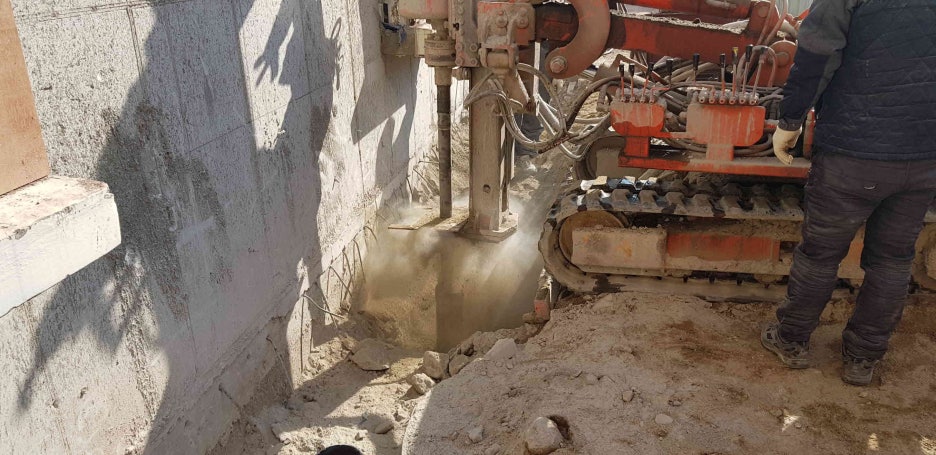

▶천공

미니천공기를 이용한 천공이기 때문에 실내,외 모두 1M짜리 롯드를 이용하여 천공을 진행했습니다.

방학중 보강수업이 진행되는 상황에서 시공을 했기 때문에 먼지나 공압으로 배출된 토사를 바로바로 처리해 환경관리에 신경을 쓰며 시공했습니다.

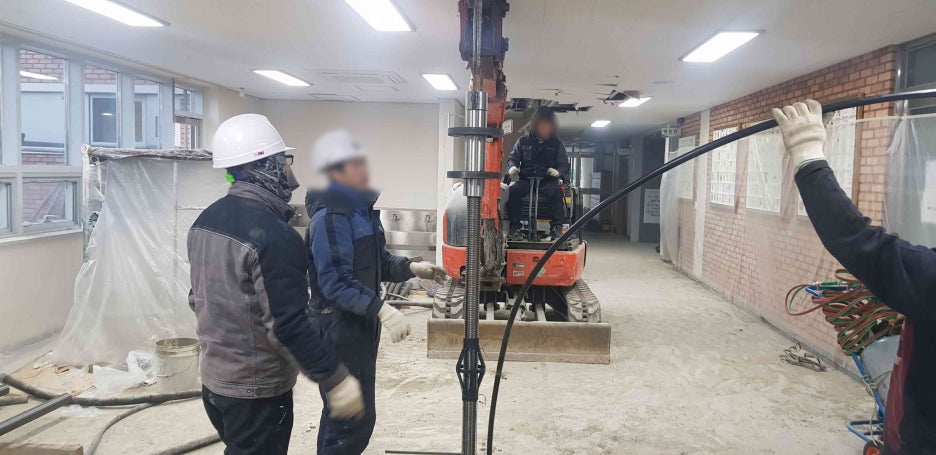

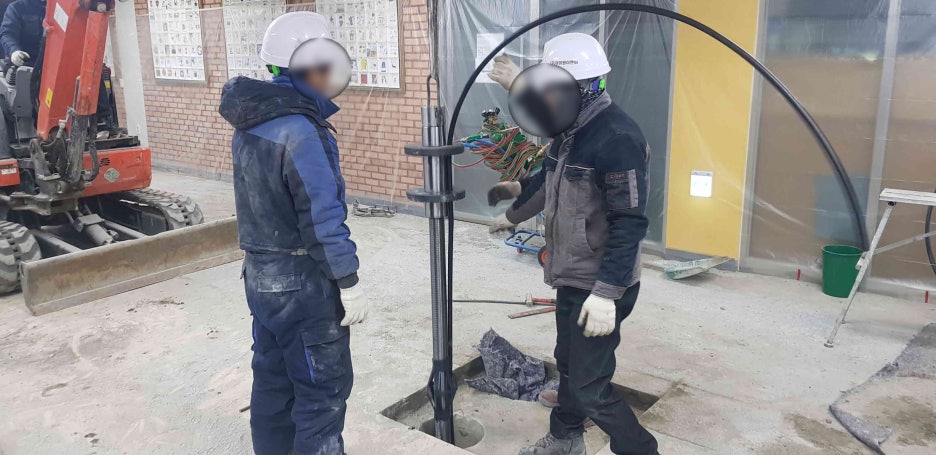

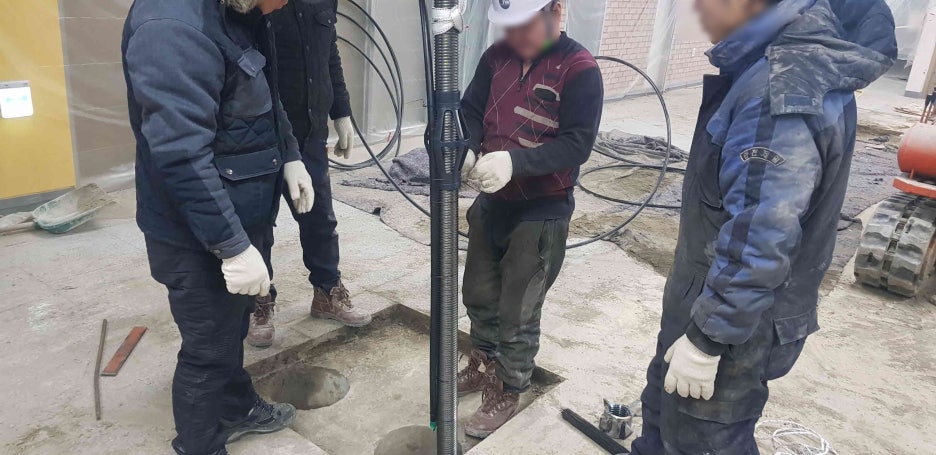

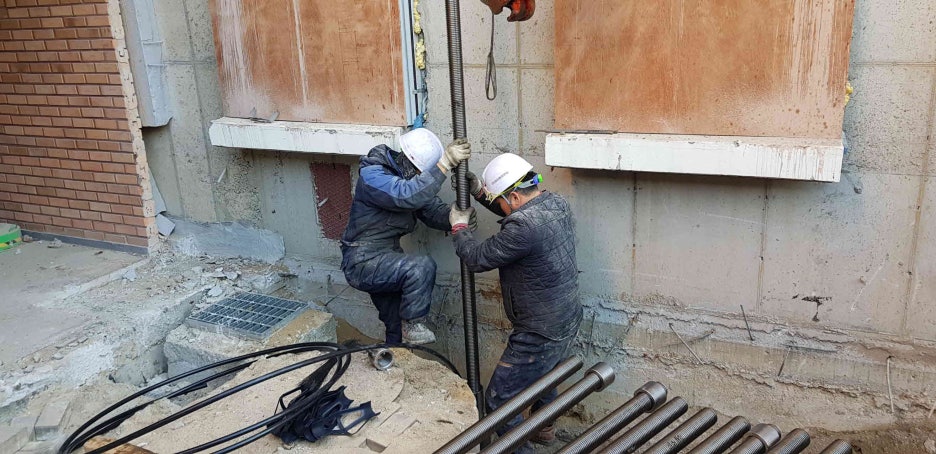

▶강봉 삽입

실내와 실외 백호를 이용해서 강봉을 설치 했습니다.

그라우팅 호스를 선단부 강봉 하단에 설치하여 그라우팅 작업 할 때 주입액이 천공홀 저면부터 차오를 수 있도록 시공했고, 3M 간격마다 센트라이져를 설치하여 강봉과 공벽이 붙지 않도록 시공했습니다.

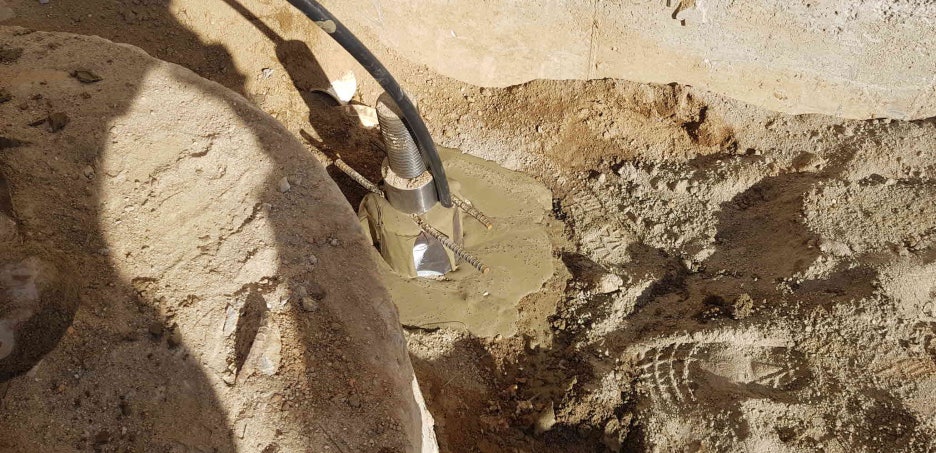

▶그라우팅

강봉설치를 마무리하고 바로 그라우팅을 진행했습니다.

실내와 실외 모두 충분히 OVER-FLOW 되도록 작업합니다.

실내의 경우 밀려나온 지하수나 토사가 시공위치 밖으로 흘러들어 가지 않도록 바로바로 치워가면서 진행했습니다.

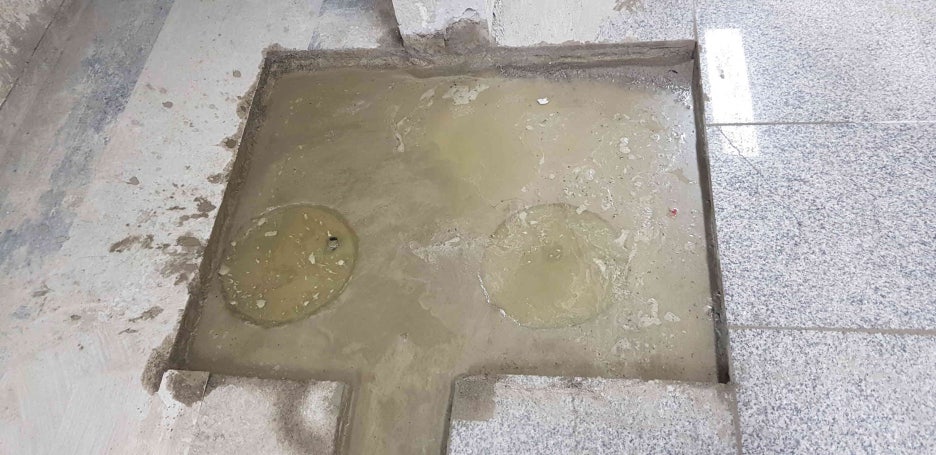

▶두부정리

이 현장의 경우엔 전체적으로는 설계도면에 맞춰 원형 플레이트를 2단으로 설치했지만

실내는 코어 천공이 된 자리에 플레이트가 사장될 수 있도록 시공했습니다.

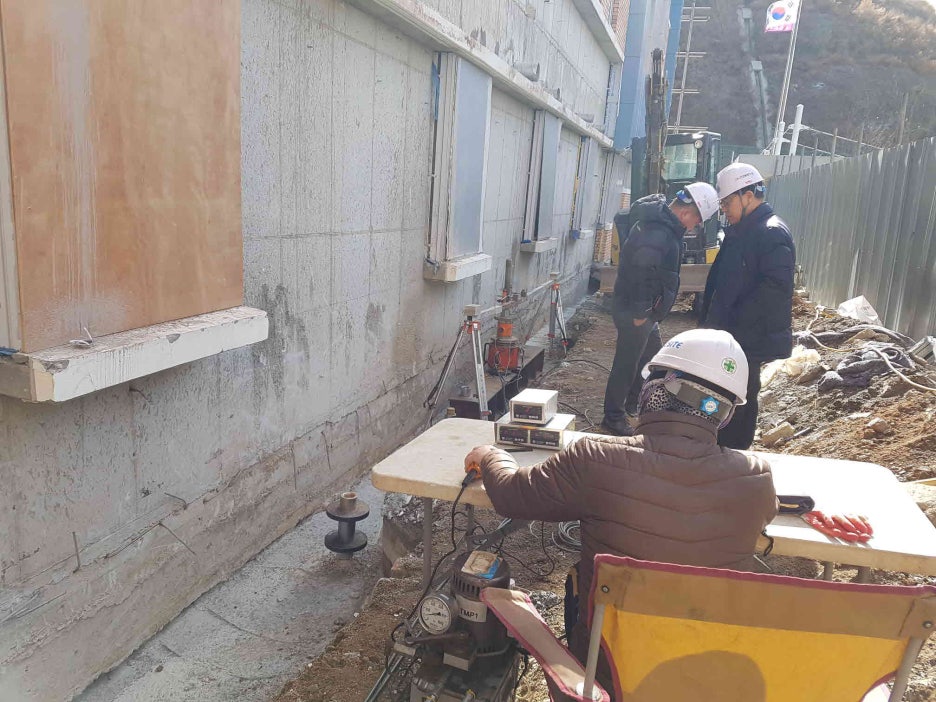

▶인장재하시험
